Contactors by Amperage and Voltage | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Help finding Milnor Contactor Part # by Amperage and Voltage. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

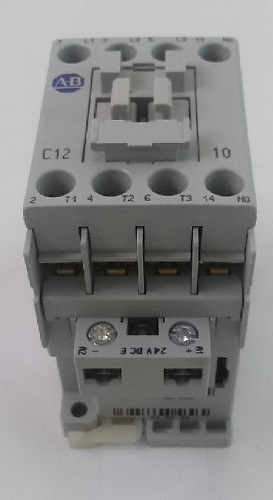

24 | 09MC08B324 | 12A 3P CONTACTOR NR 24VDC | C12 10 |
120 | 09MC08B337 | 12A 3P MCS CONT NR 120V5/6 | C12 01 |
240 | 09MC08B371 | 12A 3P MCS CONT NR 240V5/6 | C12 01 |

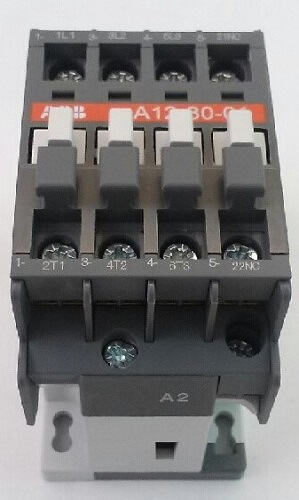

240 | 98CMCR1801 for import model | 12A 3P CONTACTOR NR 240V5/6 | A12 |
16 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

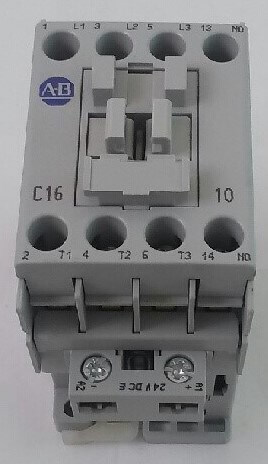

24 | 09MC08C324 | 16A 3P CONTACTOR NR 24VDC | C16 10 |
120 | 09MC08C337 | 16A 3P MCS CONT NR 120V5/6 | C16 01 |
240 | 09MC08C371 | 16A 3P MCS CONT NR 240V5/6 | C16 01 |

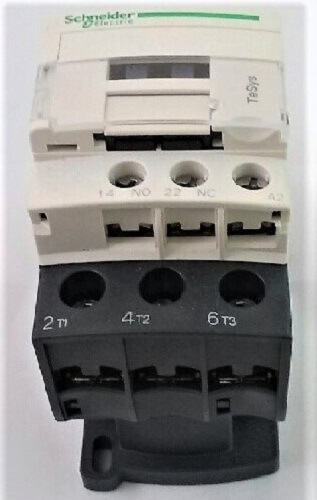

18 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

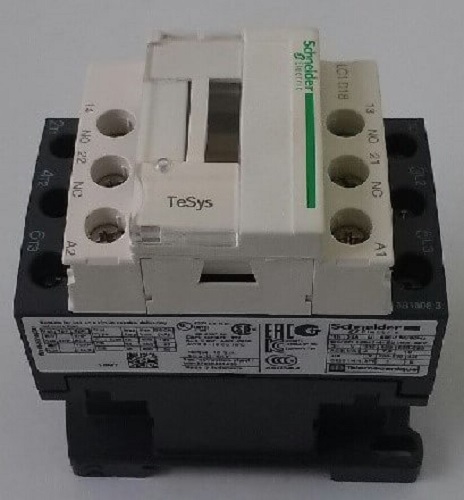

220 | 98CMCR3004 | 3022X CONTACTOR 18A | LC1 D18 |

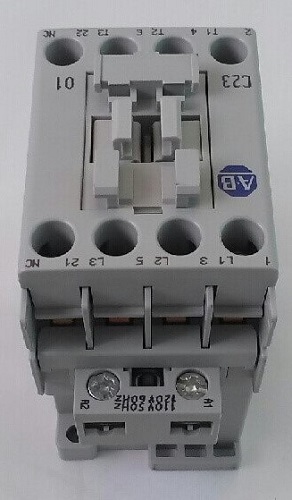

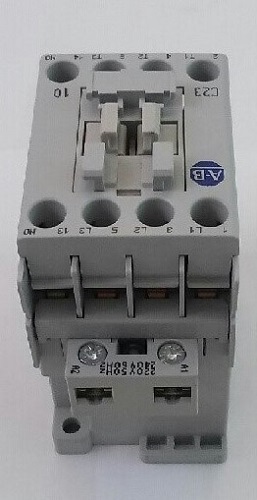

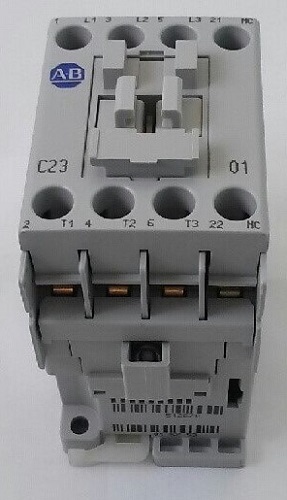

23 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

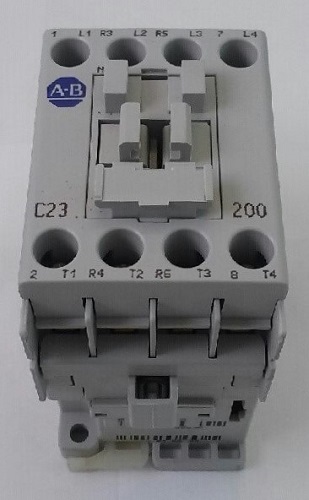

24 | 09MC08D424 | 23A 4P MCS CONT NR 24V 2NO/2NC | C23 200 |
120 | 09MC08D337 | 23A 3P MCS CONT NR 120V5/6 | C23 01 |
240 | 09MC08D371 | 23A 3P MCS CONT NR 240V5/6 | C23 01 |
240 | 09MC08D471 | 23A 4P MCS CONT NR 240V 4-NO | C23 01 |
240 | 09MC08D571 | 23P 4P MCS CONT NR240V 2NO/2NC | C23 200 |

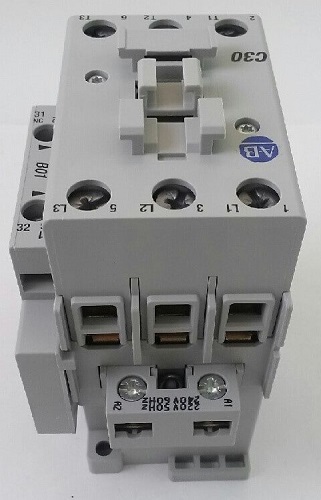

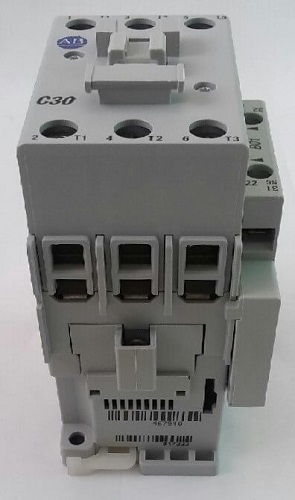

30 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|
120 | 09MC08E337 | 30A 3P MCS CONT NR 120V5/6 | C30 |
240 | 09MC08E371 | 30A 3P MCS CONT NR 240V5/6 | C30 |
32 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|
220 | 98CMCR3601 | CONTACTOR 3626X 32A | LC1 D32 |

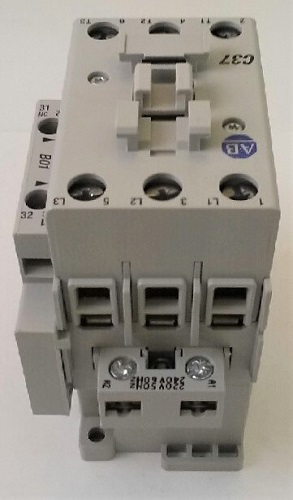

37 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

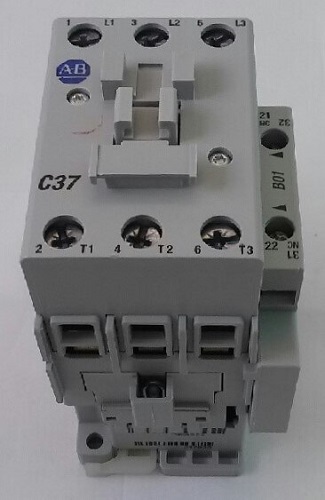

120 | 09MC08G337 | 37A 3P MCS CONT NR 120V5/6 | C37 |
240 | 09MC08G371 | 37A 3P MCS CONT NR 240V5/6 | C37 |
38 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|
220 | 98CMCR4201 | 42X LOW VOLT 38A | LC1 D38 |

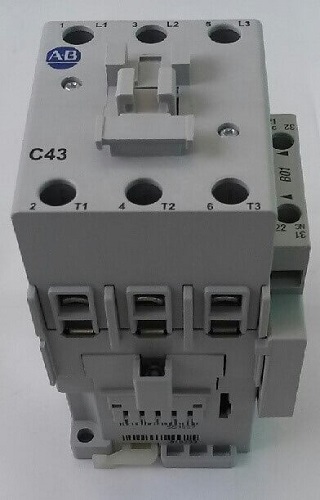

43 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

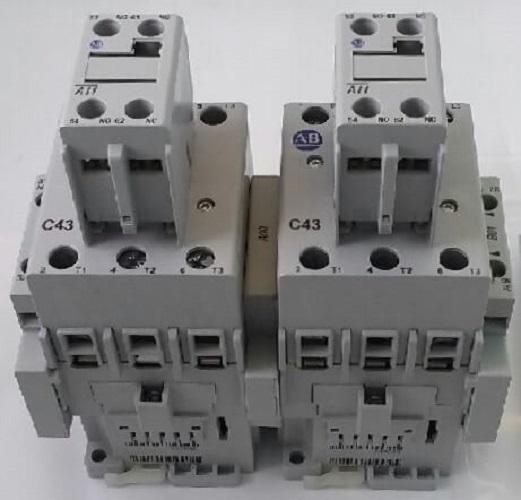

120 | 09MC08J337 | 43A 3P MCS CONT NR 120V5/6 | C43 |
240 | 09MC08J371 | 43A 3P MCS CONT NR 240V5/6 | C43 |

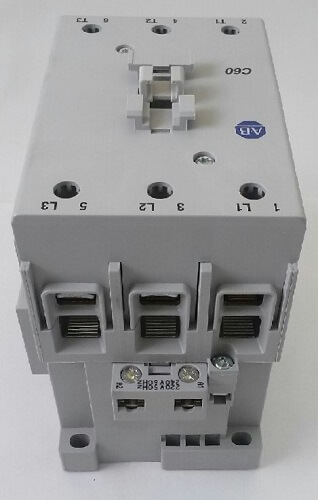

60 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

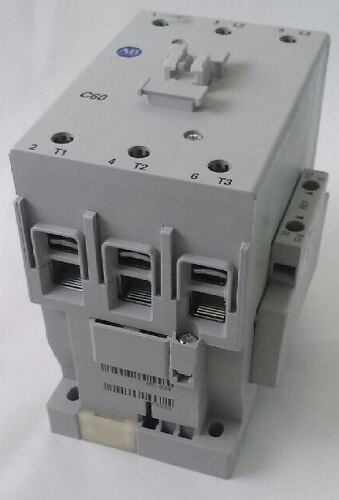

120 | 09MC08L337 | 60A 3P MCS CONT NR 120V5/6 | C60 |
240 | 09MC08L371 | 60A 3P MCS CONT NR 240V5/6 | C60 |

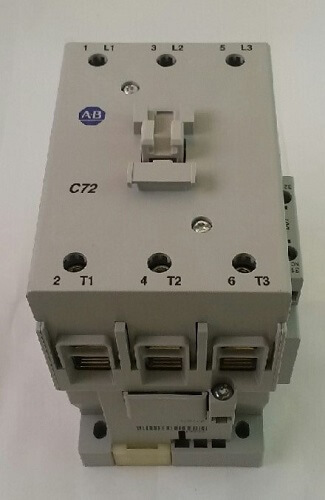

72 AMP CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|

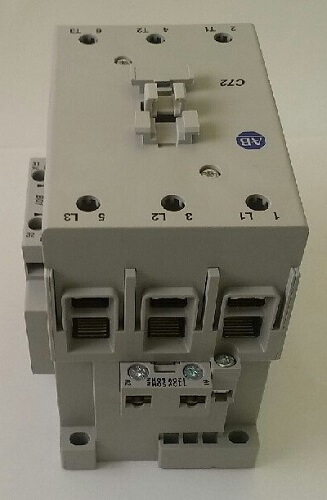

120 | 09MC08N337 | 72A 3P MCS CONT NR 120V5/6 | C72 |
240 | 09MC08N371 | 72A 3P MCS CONT NR 240V5/6 | C72 |

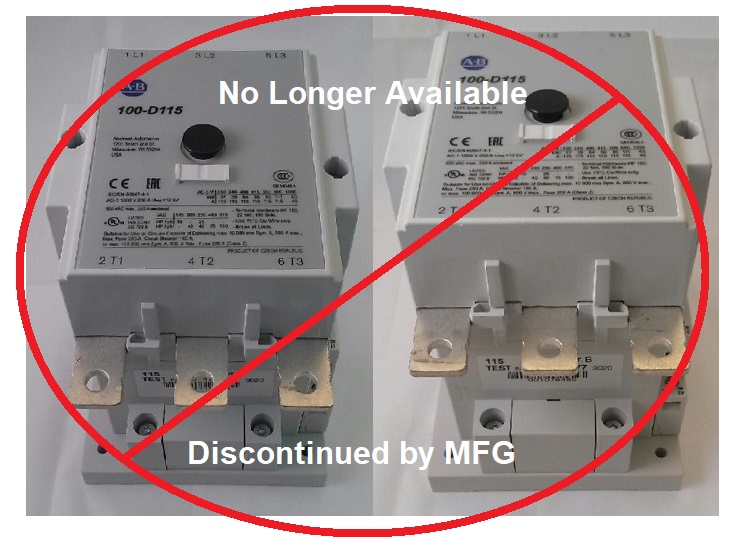

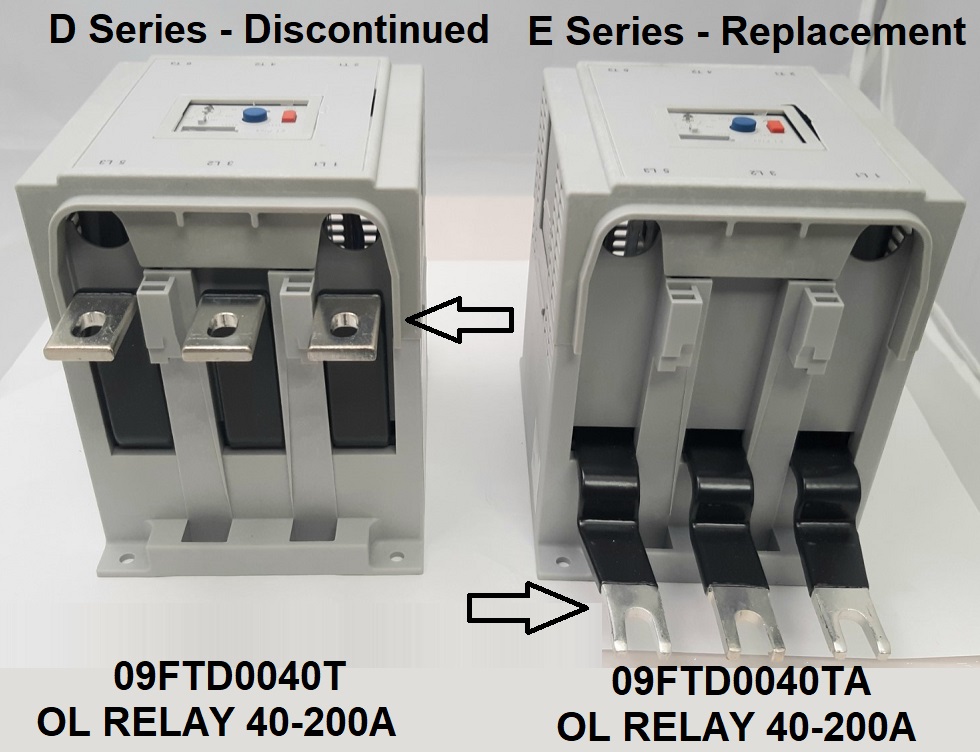

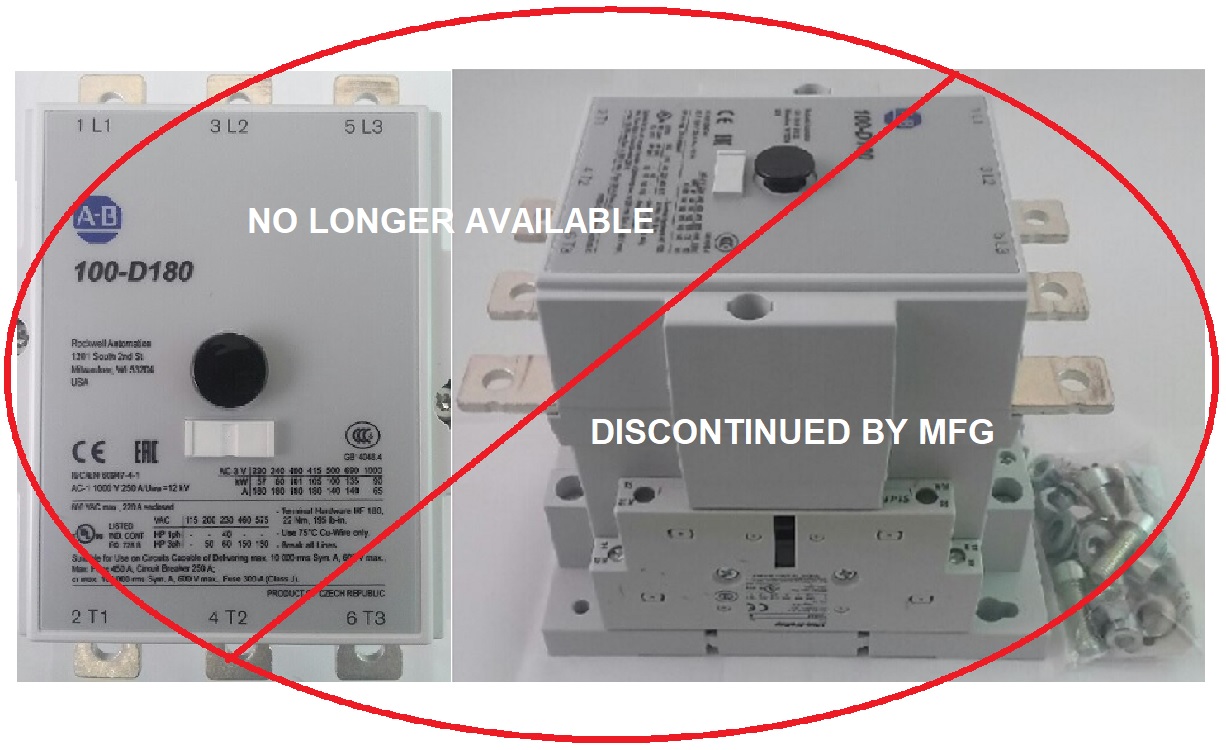

****NOTE**** THE MANUFACTURER HAS DISCONTINUED THE 'D SERIES' (115 AMP and 180 AMP ) CONTACTOR AND THE CORRESPONDING OVERLOAD.
IF THE OLD STYLE 'D SERIES' CONTACTOR OR OVERLOAD NEEDS TO BE REPLACED, YOU MUST REPLACE BOTH WITH THE 'E SERIES' CONTACTOR AND OVERLOAD.
D SERIES ARE NOT COMPATIBLE WITH E SERIES.
115 AMP CONTACTOR
Both 09MC08T337 (120 Volt) and 09MC08T371 (240 Volt) are replaced by 09MC08T337A / pictured below
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|
120 | 09MC08T337 No Longer Available | 115A 3P MCS CONT. NR 120V5/6 | 100-D115 D Replaced by E-Series contactor 09MC08T337A |
240 | 09MC08T371 No Longer Available | 115A 3P MCS CONT. NR 240V5/6 | 100-D115 A Replaced by E-Series contactor 09MC08T337A |

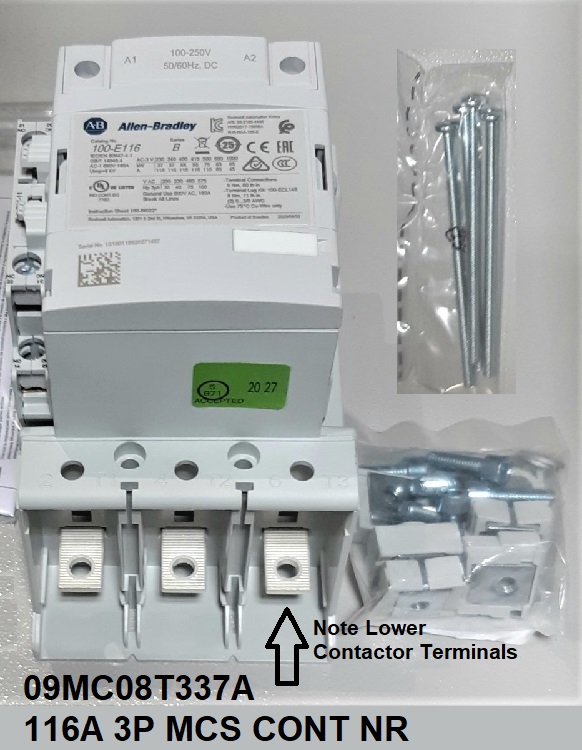

09MC08T337A / 116A 3P MCS CONT NR 120-250V5/6 --- MUST GO WITH OVERLOAD 09FTD0030TA 100-E116
180 AMP CONTACTOR
Both 09MC08U337 (120 Volt) and 09MC08U371 (240 Volt) are replaced by 09MC08U337A / pictured below
VOLTAGE | PART NUMBER | DESCRIPTION | MFG MARKINGS |
---|---|---|---|
120 | 09MC08U337 No Longer Available | 180A 3P MCS CONT NR 120V5/6 | 100-D180 D Replaced by E-Series contactor 09MC08U337A |
240 | 09MC08U371 No Longer Available | 180A 3P MCS CONT NR 240V5/6 | 100-D180 A Replaced by E-Series contactor 09MC08U337A |

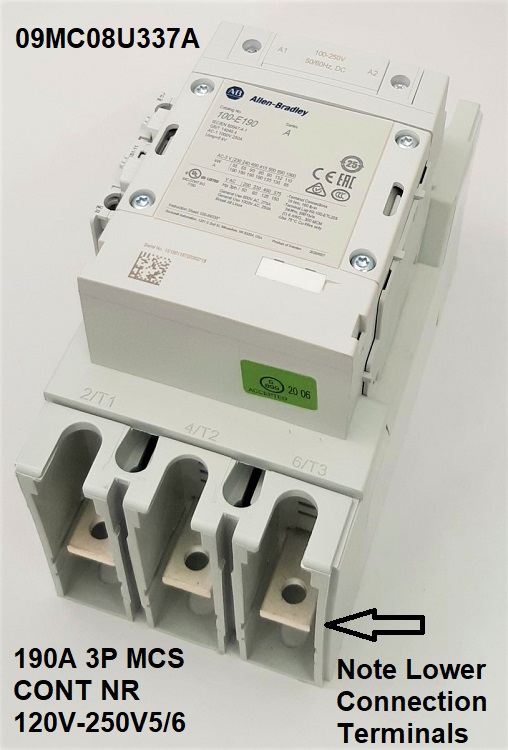

09MC08U337A / 190A 3P MCS CONT NR 120V-250V5/6
--- MUST GO WITH 09FTD0040TA 100-E190

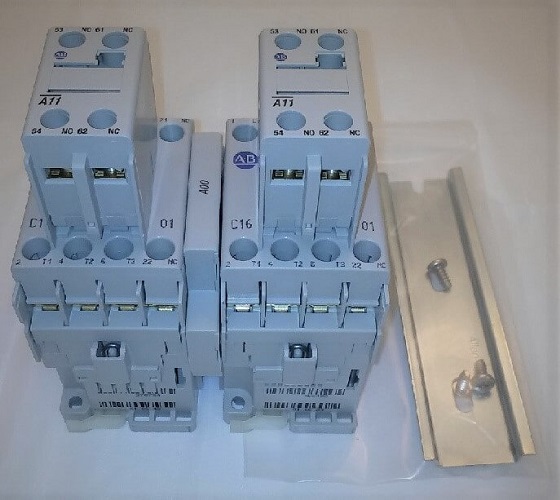

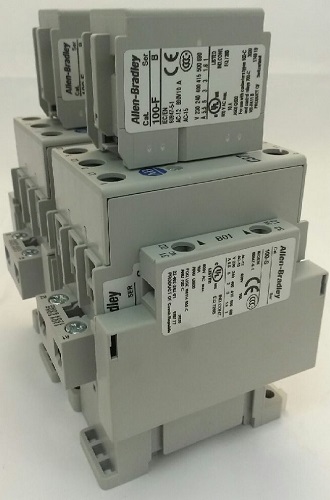

REVERSING CONTACTORS

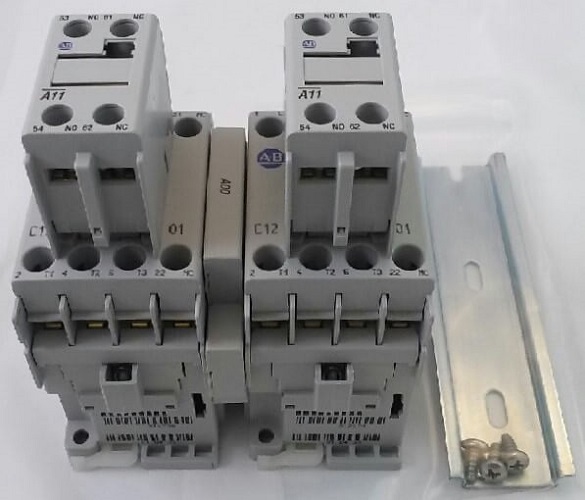

12 AMP REVERSING CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION |
---|---|---|
120 | 09MR08B33R | 12A 3P REV+2N/C 120V5/6+HARDW |
240 | 09MR08B37R | 12A 3P REV+2N/C 240V5/6+HARDW |

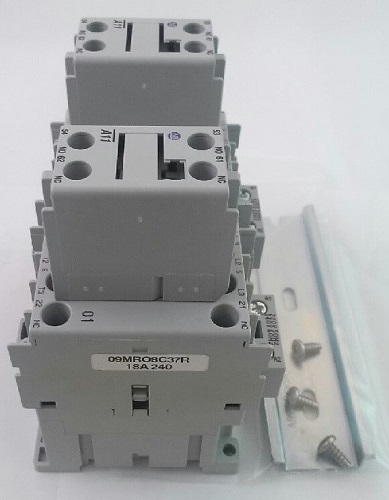

18 AMP REVERSING CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION |
---|---|---|
120 | 09MR08C33R | 18A3P REV+2N/C 120V5/6+HARDW |
240 | 09MR08C37R | 18A3P REV+2N/C 240V5/6 +HARDW |

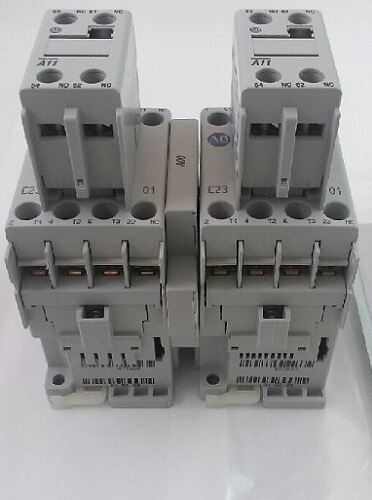

24 AMP REVERSING CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION |
---|---|---|
120 | 09MR08D33R | 24A 3P REV+2N/C 120V5/6+HARDW |

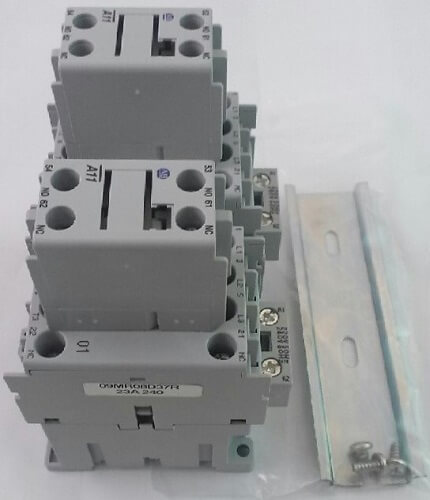

240 | 09MR08D37R | 24A 3P REV+2N/C 240V5/6+HARDW |
240 | 09MR08D47R | 24A 4P REV+4N/O 240V5/6+HARDW |
24 AMP REVERSING CONTACTOR W/ ELEC/MECH INTERLOCK W / 2 NC AUX
VOLTAGE | PART NUMBER | DESCRIPTION |
---|---|---|

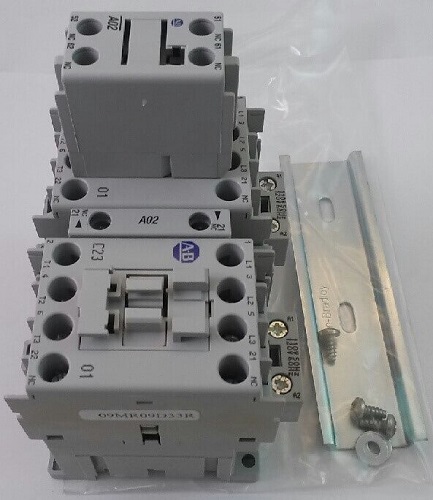

120 | 09MR09D33R | 24A 3P REV+4N/C AUX 120V+HARDW |

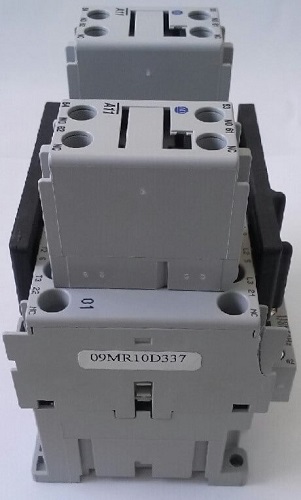

120 | 09MR10D337 | 24A 3P REV 2N/C 2N/O 120VIEC |

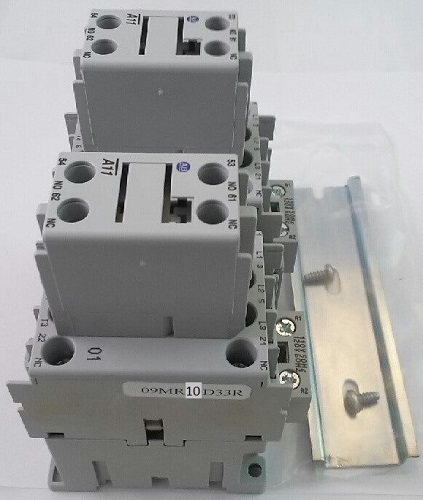

120 | 09MR10D33R | 24A 3P REV 2N/C 2N/O 120V+HARDW |

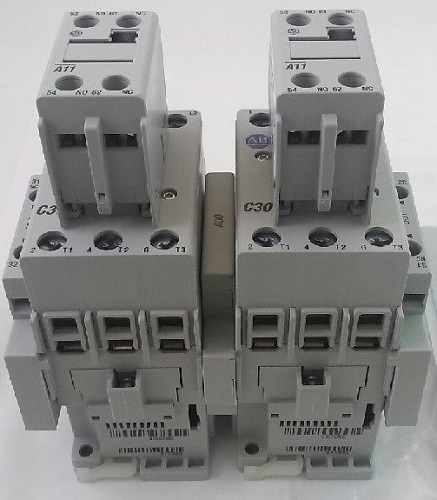

30 AMP REVERSING CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION |
---|---|---|
120 | 09MR08E33R | 30A 3P REV+2N/C 120V5/6+HARDW |
240 | 09MR08E37R | 30A 3P REV+2N/C 240V5/6+HARDW |

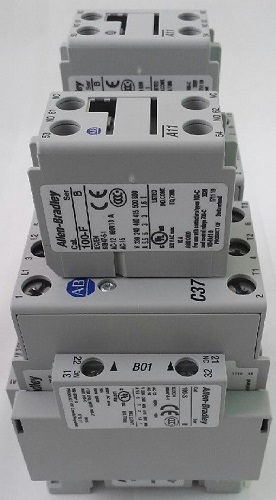

38 AMP REVERSING CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION |
---|---|---|
120 | 09MR08G33R | 38A 3P REV+2N/C 120V5/6+HRDW |
240 | 09MR08G37R | 38A 3P REV+2N/C 240V5/6 +HARDW |
45 AMP REVERSING CONTACTOR
VOLTAGE | PART NUMBER | DESCRIPTION |
---|---|---|

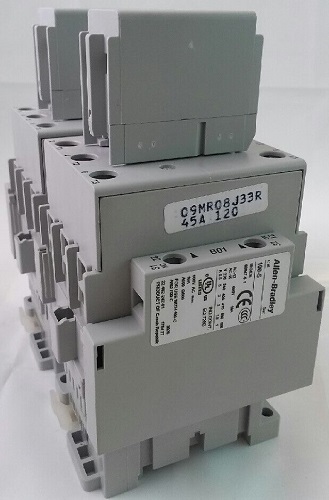

120 | 09MR08J33R | 45A 3P REV+2N/C 120V5/6+HRDW |
240 | 09MR08J37R | 45A 3P REV+2N/C 240V5/6+HRDW |
AUXILIARY SWITCHES AND ELECTRICAL-MECHANICAL INTERLOCKS
AUX SW PART NUMBER | AUX SW DESCRIPTION | ELEC-MECH INTRLK PART NUMBER | ELEC MECH INTRLK DESCRIPTION | |
---|---|---|---|---|

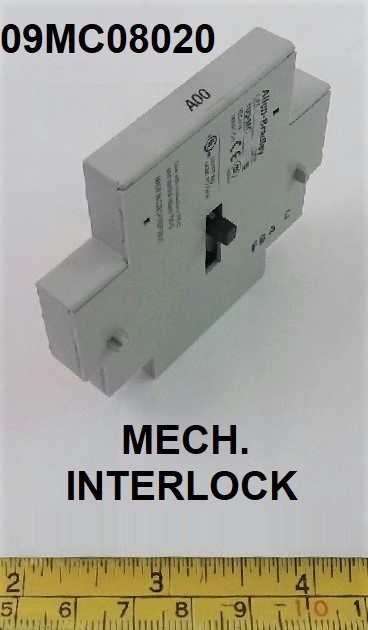

09MC08010A | AUX.SW. 1-NO/1-NC FRONT MT | 09MC08020 | MECH. INTERLOCK | |
09MC08010B | AUX. SWITCH 2-NO/2-NC | 09MC08020A | ELEC/MECH INTRLK W/2NC AUX | |

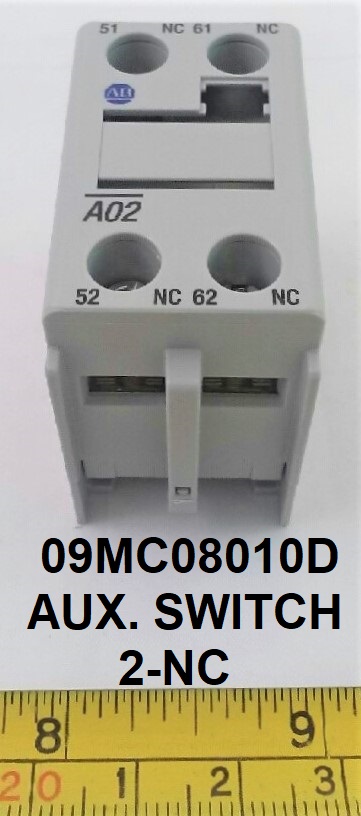

09MC08010D | AUX. SWITCH 2-NC | 09MC08020B | EL/MEC INTRLK W/2NC (110A) | |

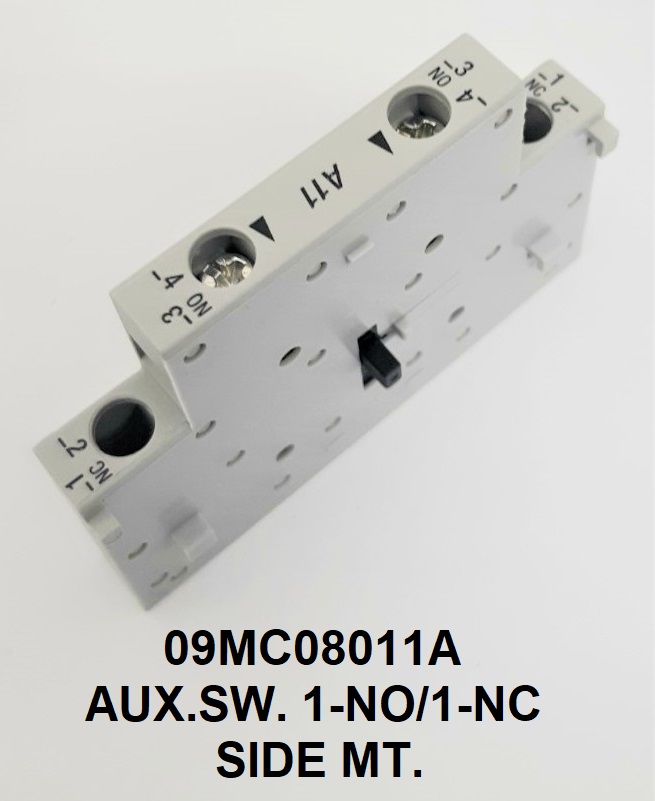

09MC08011A | AUX.SW. 1-NO/1-NC SIDE MT | |||

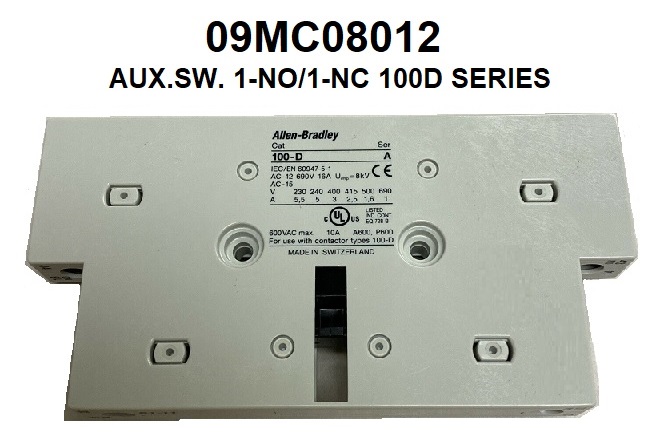

09MC08012 | AUX.SW. 1-NO/1-NC 100D |

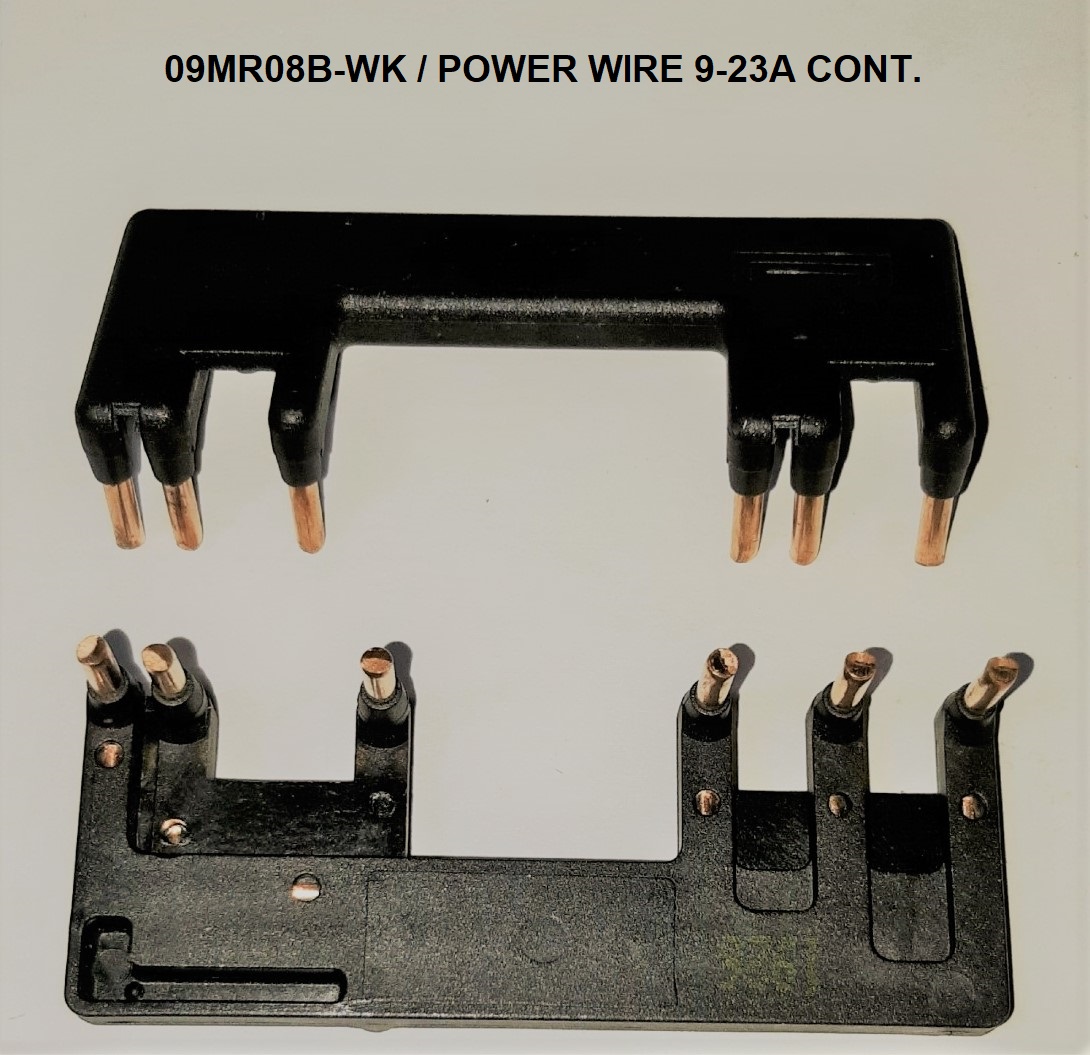

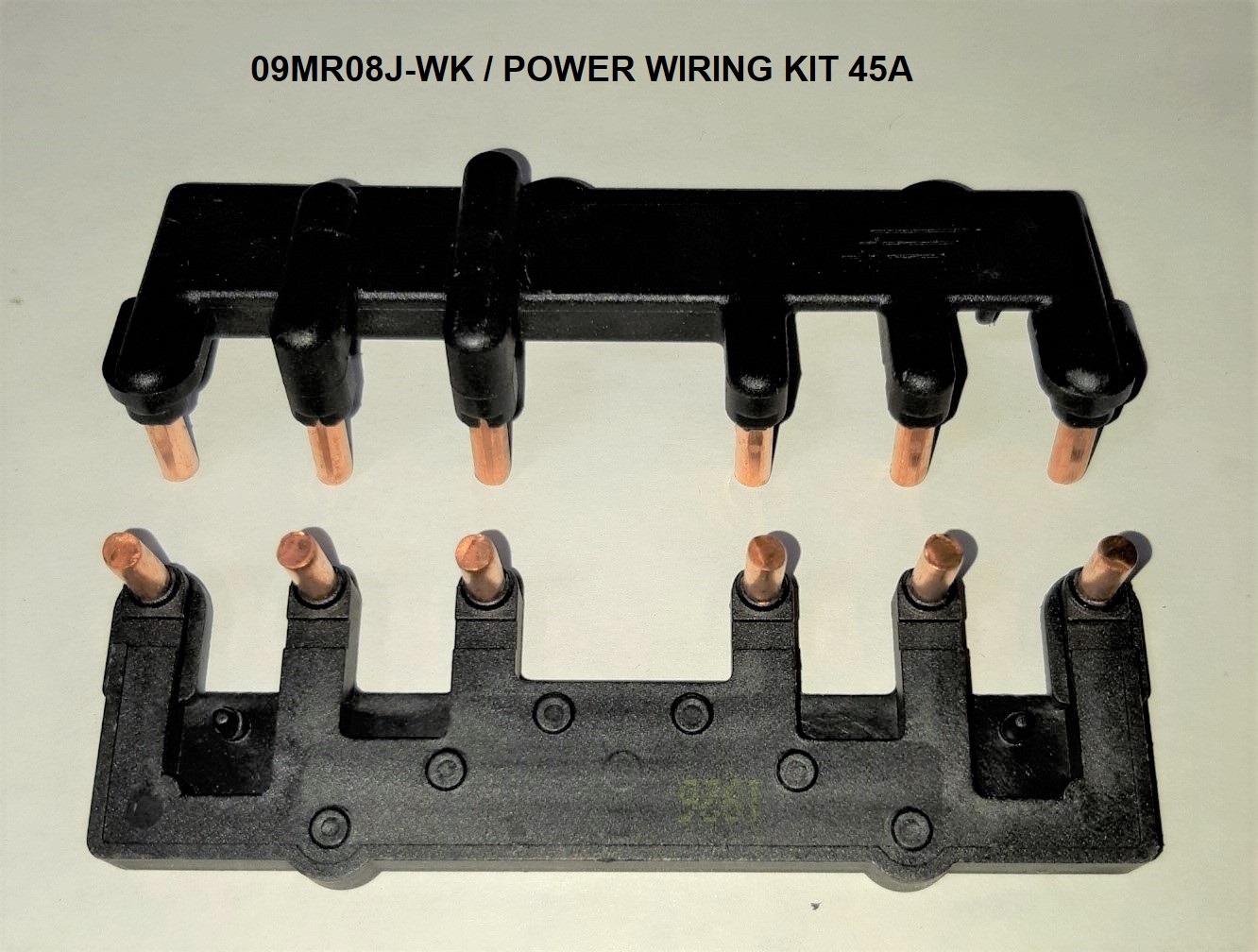

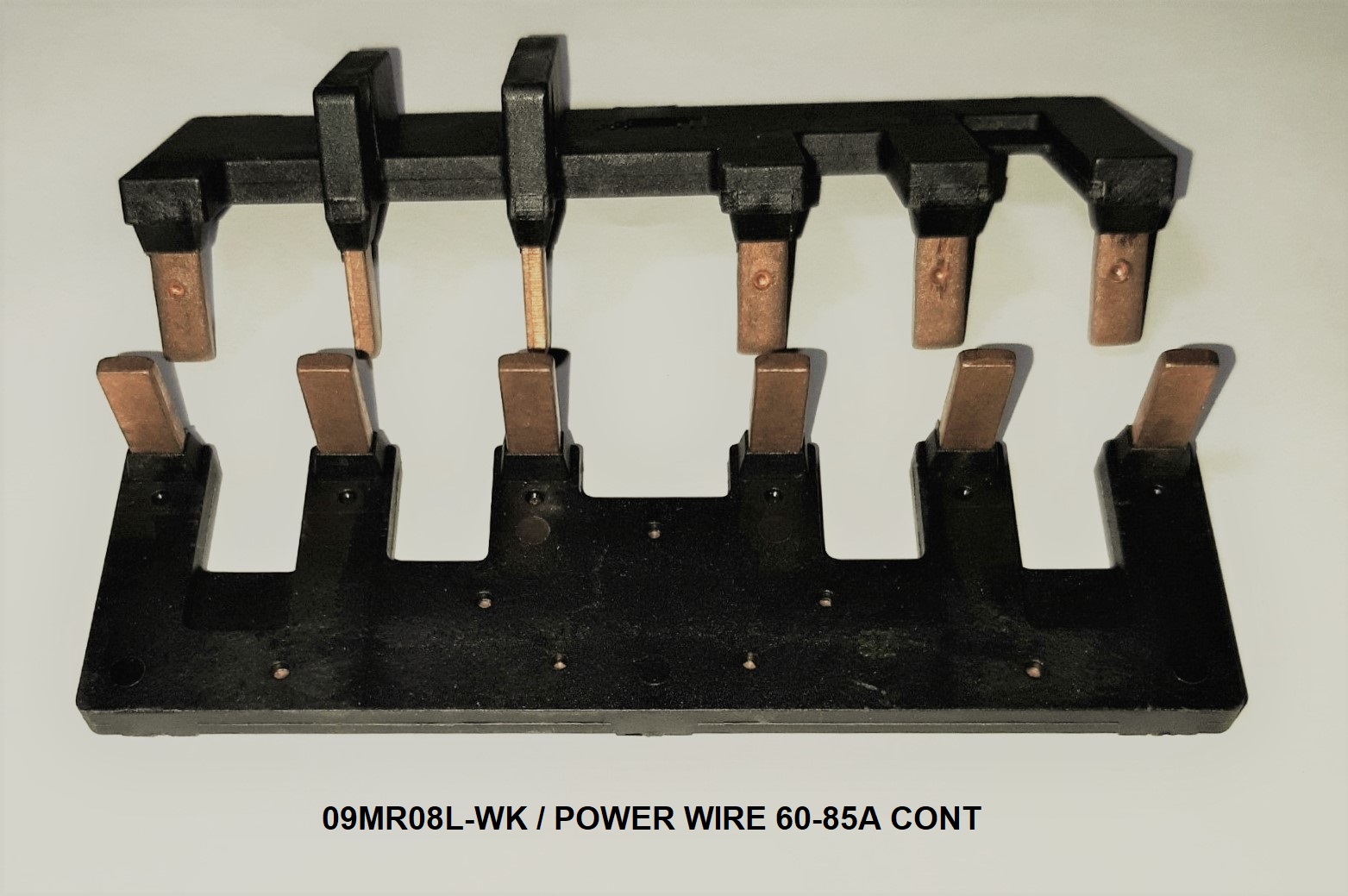

POWER WIRES FOR REVERSING CONTACTORS
